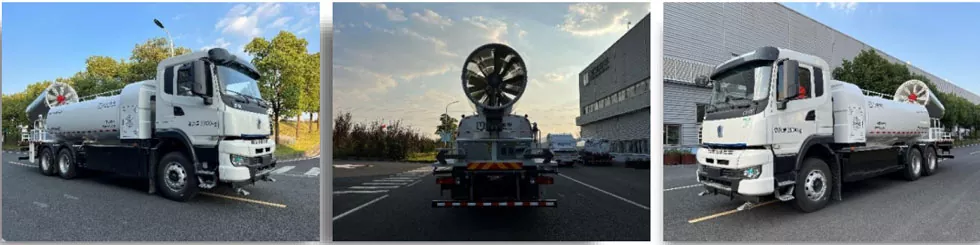

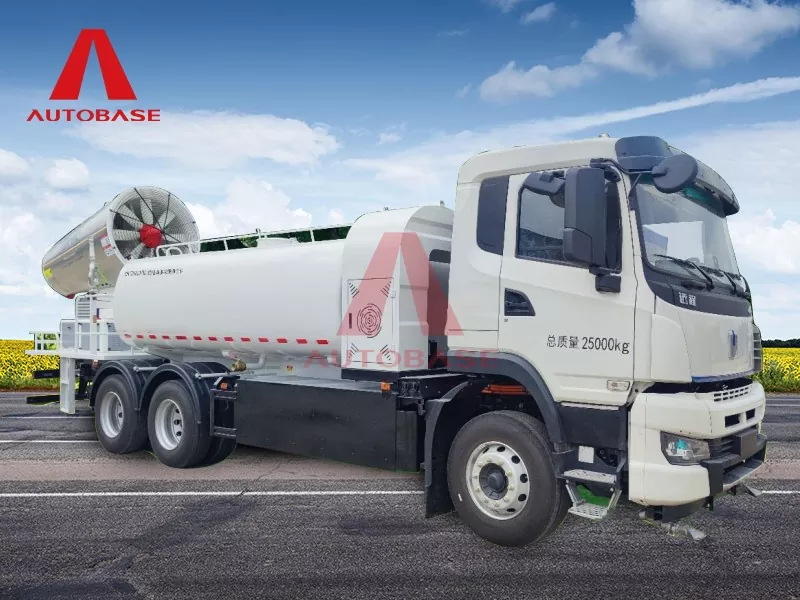

25 tonnes véhicule de suppression de poussière multifonctionnelle

1) Il peut réaliser plusieurs fonctions telles que la suppression et le nettoyage de la poussière de pulvérisation. Le système de pulvérisation a un fort vent, un bon effet d'atomisation et une large couverture. Le système de nettoyage à basse pression est équipé d'un rinçage avant de canard, d'un rinçage de buse à cônes centraux, d'un arrosage arrière, d'une irrigation de verrouillage arrière et d'un canon à eau de fonctionnement arrière.

2) Le châssis est modifié à partir du châssis de véhicule de suppression de la poussière multifonctionnel de 25 tonnes, le châssis de véhicule de deuxième classe produit par Geely Remote Co., Ltd., avec une bonne maniabilité, une puissance de châssis de 281,91 kWh et une densité d'énergie élevée. Ce châssis est actuellement le châssis de véhicules commerciaux électriques le plus avancé et le plus fiable en Chine.

3) Le moteur du châssis adopte le moteur 120/180 / CRRC avec une puissance nominale de 80 kW et une vitesse nominale de 1270r / min.

4) Le volume total du réservoir d'eau est de 10,3 m³ et le volume effectif est de 9,9 m³. Fabriqué en acier de carbone de haute qualité Q235B, l'épaisseur du matériau du corps du réservoir est de 5 mm, l'épaisseur de la tête est de 5 mm et le réservoir est soudé; Une analyse par éléments finis est utilisée pour atteindre un poids léger sur la base d'une résistance structurelle fiable; La peinture zhanchen standard a un bon effet anti-corrosion.

5) L'alimentation en eau du pistolet éolien et le circuit d'eau à basse pression partagent une pompe à eau. Le "Guide de profil aérodynamique en forme de balle nouvellement conçu" Guide à vent à faible bruit "a un faible bruit de fonctionnement et une efficacité élevée, avec une distance de pulvérisation allant jusqu'à 120 m et une plage d'angle de tangage de -10 ° à 60 °.

6) Système de nettoyage à basse pression. La pompe à eau à basse pression est entraînée par le moteur et la puissance n'est pas prise à travers le châssis, de sorte que la vitesse de fonctionnement n'est pas limitée. Il est équipé d'un billard de canard avant, d'une buse de rinçage du cône central, d'une arrosage arrière, d'une irrigation arrière et des fonctions du pistolet à eau pour répondre aux besoins de différentes conditions de travail.

7) Le véhicule adopte "le contrôle distribué par bus, l'allocation des autorités de véhicule et le fonctionnement multi-points". La boîte de commande intégrée et l'écran d'affichage dans la cabine peuvent contrôler toutes les fonctions de fonctionnement du véhicule. Lorsqu'il est nécessaire d'effectuer un contrôle de fonctionnement à l'extérieur de la cabine, vous pouvez passer à la "télécommande" ou "panneau de bus" pour le fonctionnement.

Paramètre

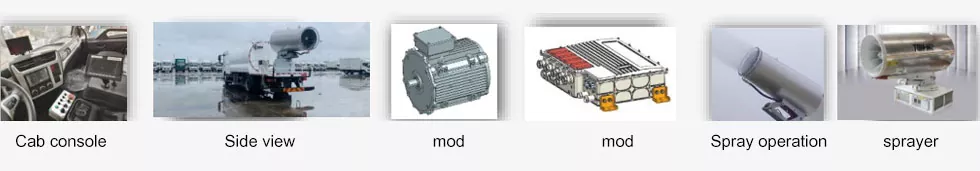

8) La boîte de commande intégrée est située sur le côté droit du siège du conducteur et est utilisée pour contrôler les différentes actions de l'opération de dynamitage ou de l'opération de nettoyage. 9) Le panneau de bus est situé en bas à droite de la plate-forme de travail arrière et est principalement utilisé pour contrôler les actions de l'opération de dynamitage.

10) Système de recul vidéo couleur, avec une caméra installée à l'arrière du véhicule et un écran d'affichage de couleur installé dans la cabine. Lorsque l'opération de dynamitage est en cours, l'état de fonctionnement du canon de dynamitage peut être surveillé dans la cabine pour éviter les collisions.

11) Le réservoir d'eau adopte une analyse par éléments finis pour atteindre un poids léger sur la base d'une résistance structurelle fiable; Il est équipé standard de peinture AKSU et a un bon effet anti-corrosion. Une alarme à faible niveau d'eau est réglée pour empêcher la pompe à eau d'être endommagée en raison du fonctionnement sans eau.

12) Le système de pulvérisation adopte un "Guide de profil aérodynamique en forme de balle nouvellement conçu pour le canon de vent à faible bruit". La conception combinée du cône intérieur en forme de balle et de la plaque de guidage en forme d'arc garantit que le flux d'air est efficacement converti dans le tube éolien, réduisant la perte d'énergie et la consommation de carburant.

13) La vitesse du ventilateur est divisée en deux modes: "standard" et "fort" pour répondre aux besoins de différentes distances de pulvérisation.

14) Les accessoires sont fortement configurés et les pièces principales utilisent des marques bien connues avec une excellente qualité et une forte fiabilité.

Le châssis adopte le châssis du véhicule électrique produit par Geely à distance, et le moteur supérieur, le contrôleur, la pompe hydraulique et le tuyau de ligne d'huile principale sont tous des produits de marque bien connus.

15) Il est équipé de plusieurs dispositifs de protection de sécurité et systèmes d'alarme. Chaque capteur surveille l'état de travail de l'installation supérieure en temps réel: niveau d'eau du réservoir d'eau, vitesse du moteur supérieur et affiche des informations sur l'écran d'affichage et avertissement en temps opportun des défauts; La caméra et l'écran d'affichage des couleurs dans la cabine facilitent les opérateurs pour surveiller l'état du canon éolien en temps réel pour éviter les collisions. Les feux d'avertissement, les autocollants de sécurité, la musique de travail et d'autres méthodes multiples sont utilisés pour rappeler aux piétons pour faire attention à éviter. 16) Maintenance facile. Les différentes vannes à billes de vidange du véhicule, vannes à air, vannes hydrauliques, soupapes de solénoïde, etc. sont toutes disposées dans une position qui convient au personnel pour fonctionner et réparer.

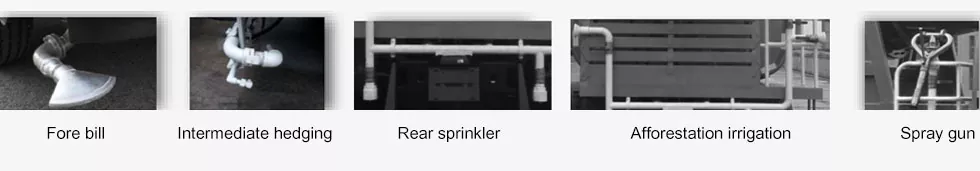

17) diverses fonctions. Le véhicule est équipé d'un système de pulvérisation haute performance et d'une fonction de nettoyage à basse pression complète, y compris du rinçage de la bille de canard, une couverture de buse à cône, une buse d'arracheuse arrière, une buse d'irrigation d'écologisation et un pistolet à eau.

18) Dispositif de pulvérisation: utilisé pour la réduction de la poussière de pulvérisation, distance de pulvérisation ≥120 m dans le vent statique, débit de pulvérisation ≥120L / min, angle de tangage -10 ° ～ 60 °, angle de rotation -90 ° ～ 90 °, nombre de buses 50.

19) Bill de canard avant: Utilisé pour nettoyer la surface de la route, flux de rinçage 970L / min, largeur de rinçage ≥ 10 m.
