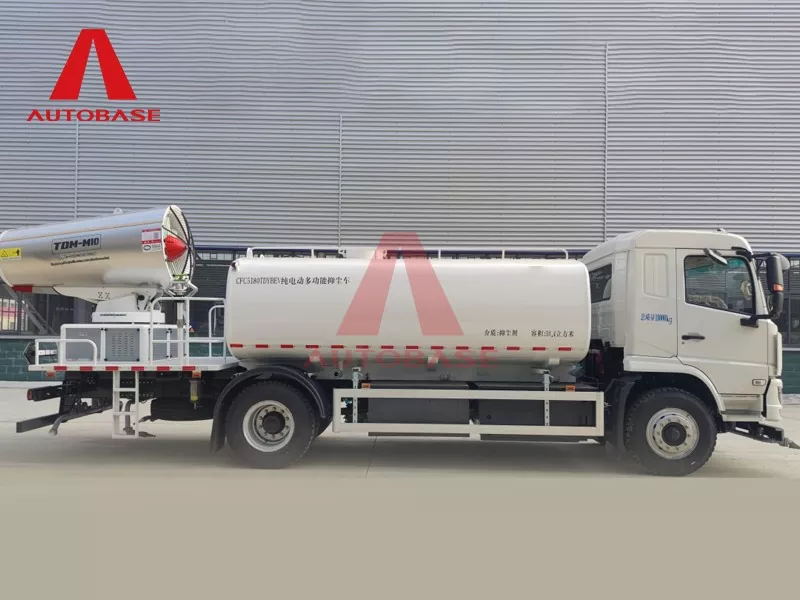

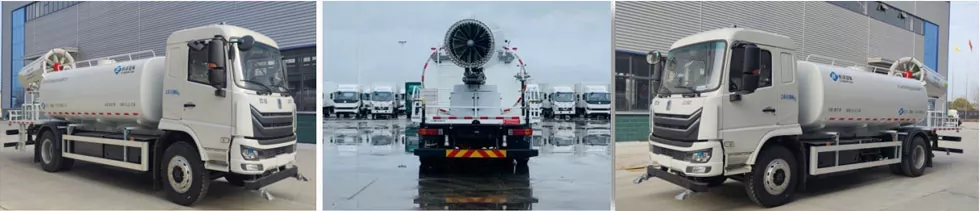

18 tonnes véhicule multifonctionnel de suppression de la poussière

1) Il a de multiples fonctions de suppression et de nettoyage de la poussière de pulvérisation, comme la pulvérisation d'écologisation, la suppression de la poussière, le lavage à basse pression, l'irrigation d'écologisation, etc. Le système de pulvérisation a un fort vent, un bon effet d'atomisation et une large couverture. Le système de nettoyage à basse pression est équipé d'un lavage avant de canard, d'un lavage de buse du cône moyen, d'un arrosage arrière, d'une irrigation de verrouillage arrière et d'un canon à eau de fonctionnement arrière.

2) Le châssis est modifié à partir du châssis automobile de 18 tonnes de suppression de poussière de la poussière de type II produit par Geely Remote Co., Ltd., avec une bonne maniabilité, une puissance de châssis de 281,91kwh et une densité énergétique élevée. Ce châssis est actuellement le châssis de véhicule commercial électrique le plus avancé et le plus fiable en Chine

3) Le moteur du châssis adopte le moteur 120/180 / CRRC Times, avec une puissance nominale de 80 kW et une vitesse nominale de 1270r / min.

4) Le volume total du réservoir d'eau est de 8,16 m³, la capacité totale est de 7,4 m3 et le volume effectif est de 7m³. Fabriqué en acier au carbone de haute qualité Q235B, l'épaisseur du matériau du corps du réservoir est de 4 mm, l'épaisseur de la tête est de 5 mm et le réservoir est soudé; Une analyse par éléments finis est utilisée pour atteindre un poids léger sur la base d'une résistance structurelle fiable; La peinture AKSU est standard, avec un bon effet anti-corrosion.

5) L'alimentation en eau du pistolet éolien et le circuit d'eau à basse pression partagent une pompe à eau. Le «pistolet éolien de tampon à faible teneur en forme de balle en forme de balle» nouvellement conçu »a un faible bruit de fonctionnement et une grande efficacité, avec une distance de pulvérisation jusqu'à 100 m et une plage d'angle de tangage de -10 ° ~ 60 °

Paramètre

6) Système de nettoyage à basse pression. La pompe à eau à basse pression est entraînée par un moteur et la puissance n'est pas prise à travers le châssis, de sorte que la vitesse de fonctionnement n'est pas limitée. Il est équipé d'un bill de canard avant, d'une buse de rinçage du cône central, d'un arrosage arrière, d'une irrigation arrière et des fonctions du pistolet à eau pour répondre aux besoins des différentes conditions de travail

7) Le véhicule adopte "le contrôle distribué par bus, l'allocation des autorités de véhicule et le fonctionnement multi-points". La boîte de commande intégrée et l'écran d'affichage dans la cabine peuvent contrôler toutes les fonctions de fonctionnement du véhicule. Lorsque le contrôle de fonctionnement partiel est requis à l'extérieur de la cabine, il peut être passé à la "télécommande" ou au "panneau de bus" pour le fonctionnement.

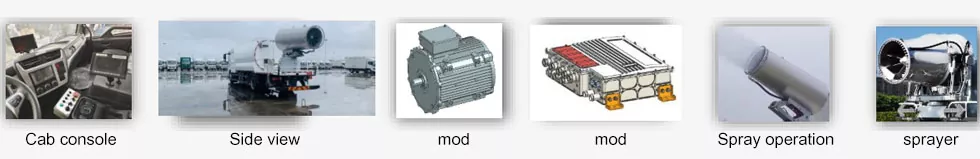

8) La boîte de commande intégrée est située sur le côté droit du siège du conducteur et est utilisée pour contrôler diverses actions de l'opération de canon à vent ou de l'opération de nettoyage.

9) Panneau de bus. Situé en bas à droite de la plate-forme de travail arrière, il est principalement utilisé pour contrôler certaines actions de l'opération de canon éolien.

10) Système de recul vidéo couleur, avec une caméra installée à l'arrière du véhicule et un écran d'affichage de couleur installé dans la cabine. Lorsque le canon éolien fonctionne, l'état de fonctionnement du canon éolien peut être surveillé dans la cabine pour éviter les collisions avec les enfants.

11) Le réservoir d'eau adopte une analyse par éléments finis pour atteindre un poids léger sur la base d'une résistance structurelle fiable; Il est équipé standard avec une peinture AKSU avec un bon effet anti-corrosion. Une alarme à faible niveau d'eau est réglée pour empêcher la pompe à eau d'être endommagée en raison du fonctionnement sans eau.

12) Le système de pulvérisation adopte un «canon de vent de la couche de profil à faible bruit en forme de balle», une combinaison d'un cône intérieur en forme de puce et d'une plaque de guidage en forme d'arc pour assurer une conversion efficace du flux d'air dans le tube à vent , réduire la perte d'énergie et réduire la consommation de carburant.

13) La vitesse du ventilateur est divisée en deux modes: "standard" et "fort" pour répondre aux besoins de différentes distances de pulvérisation.

14) Les accessoires sont fortement configurés et les pièces principales utilisent des marques bien connues avec une excellente qualité et une forte fiabilité. Le châssis adopte le châssis du véhicule électrique produit par Geely Yuancheng, et le moteur supérieur, le contrôleur, la pompe hydraulique et le tuyau de ligne d'huile principale sont tous des produits de marque bien connus.

15) Il est équipé de plusieurs dispositifs de protection de sécurité et systèmes d'alarme. Chaque capteur surveille l'état de travail du moteur supérieur en temps réel: niveau d'eau du réservoir d'eau, vitesse du moteur supérieur et affiche des informations sur l'écran d'affichage et avertissement en temps opportun des défauts; La caméra et l'écran d'affichage des couleurs dans la cabine facilitent les opérateurs pour surveiller l'état du canon éolien en temps réel pour éviter les collisions. Grâce à des avertissements, à des autocollants de sécurité, à la musique de travail et à d'autres méthodes multiples, rappelez aux piétons pour faire attention à éviter.

16) Entretien facile, les différentes vannes à billes de vidange du véhicule, les vannes à air, les vannes hydrauliques, les soupapes de solénoïde, etc. sont disposées dans une position qui convient au personnel et réparer le personnel. 17) Dispositif de pulvérisation: utilisé pour pulvériser la réduction de la poussière, distance de pulvérisation ≥ 100 m dans le vent calme, débit de pulvérisation ≥ 100L / min, angle de tangage -10 ° ~ 60 °, angle de rotation -90 ° ~ 90 °, nombre de nozzles 50.

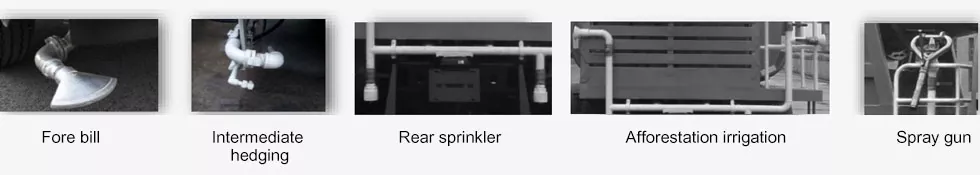

18) Bill de canard avant: utilisé pour nettoyer la surface de la route, flux de rinçage 970L / min, largeur de rinçage ≥ 10 m.

19) Counter-hedge moyen: utilisé pour nettoyer la surface de la route, flux de rinçage 620L / min, largeur de rinçage ≥24 m.

20) Sprinkler arrière: Utilisé pour pulvériser la réduction de la poussière, le flux de pincement 530L / min, la largeur de saupoudrage

≥ 14 m.

21) Irrigation de verdissement: Utilisé pour l'irrigation d'écologisation, le flux de saupoudrage 860L / min, largeur de pulvérisation ≥14 m.

22) pistolet à pulvérisation: pour nettoyer les panneaux d'affichage, les combats auxiliaires auxiliaires, etc., débit d'eau 650 l / min, gamme ≥50 m.
