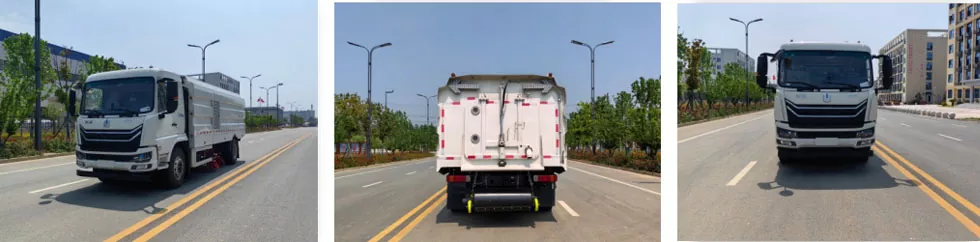

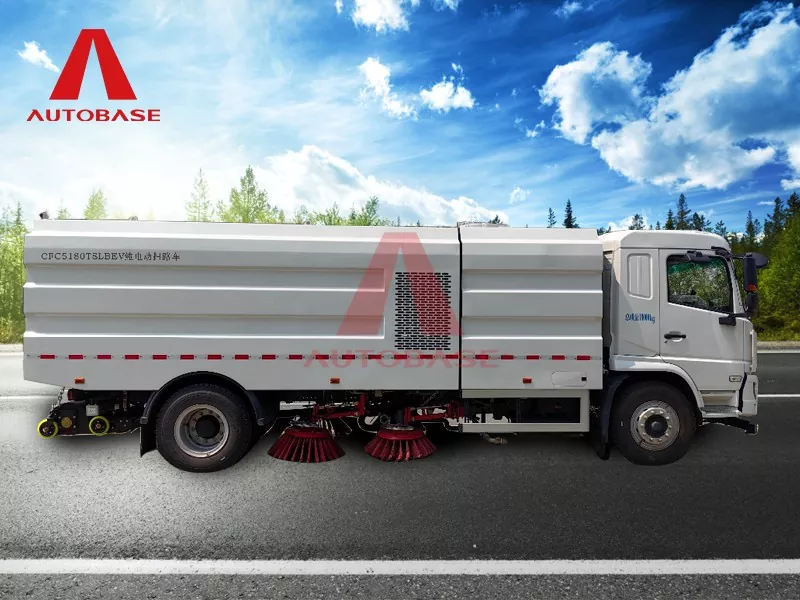

Balayeur de route de 18 tonnes

1) Le véhicule de lavage et de balayage électrique pur est une nouvelle génération multifonctionnelle de machines d'assainissement de 18 tonnes de balayeuse de route nouvellement développée par notre entreprise (le leader des normes de l'industrie de l'assainissement). Le véhicule a une forte puissance, une forte capacité de charge et zéro émissions, et la structure avancée combine le balayage, l'aspiration et le lavage, avec un bon effet de fonctionnement. Une opération, trois récoltes, balayage routier, nettoyage à haute pression de la surface de la route, de la collecte des ordures et des eaux usées sont achevées en même temps. Cette fonction de lavage et de balayage résout les difficultés opérationnelles du nettoyage des ordures invisibles, limite la poussière de la route de la source et restaure la couleur d'origine de la surface de la route.

2) Le châssis adopte le châssis de camion de deuxième classe de 18 tonnes de road balayeur de Geely Remote Commercial Vehicle Co., Ltd. Le véhicule entier est équipé d'une configuration avancée, et le moteur, la batterie et le contrôle électronique adoptent le premier véhicule de marque de marque de l'industrie conception. Il a une récupération avancée d'énergie de freinage, une conception d'absorption de choc à plusieurs étapes intégrée, un contrôle de stabilité à vitesse ultra-faible (0,5 km / h), une direction à double source, un changement de sécurité intelligent et d'autres fonctions humanisées, réalisant une nouvelle expérience de conduite confortable telle que stabilité élevée, haute fiabilité et bruit faible.

3) Le moteur du châssis adopte un moteur synchrone aimant permanent avec une structure de boîte de moteur anti-condensation, qui peut effectivement empêcher la condensation de se former à l'intérieur de la boîte. Lorsque le moteur est alternativement chaud et froid, il peut éviter efficacement la défaillance du système à haute tension causée par la condensation. Il est simple à assembler et à fonctionner fiable et peut fonctionner normalement dans des environnements difficiles tels que l'humidité et la pluie.

Paramètre

4) Batterie de châssis: il adopte le pack de batterie d'origine produit par CATL (Battery Cell, Battery Module, Battery Management System constitue la batterie). Le niveau de protection de la batterie est élevé (IP68), qui est au niveau avancé domestique. Il peut être ignifuge, étanche, résistant à l'extrusion et à l'épreuve des explosions. Il a une sécurité élevée, une longue durée de vie et une forte fiabilité.

5) Le véhicule utilise le principe de travail de l'aspiration et du balayage combiné avec l'élimination de la poussière humide pour nettoyer et maintenir la surface de la route. Le dispositif de travail adopte un arrangement symétrique de "Brosse centrale à quatre disques + buse d'aspiration arrière" pour faciliter le nettoyage sur les côtés gauche et droit de la route. Il a les caractéristiques d'une bonne maniabilité, d'une faible consommation d'énergie, d'un faible bruit, d'une efficacité élevée, d'un coût à faible utilisation et d'une vitesse de fonctionnement rapide.

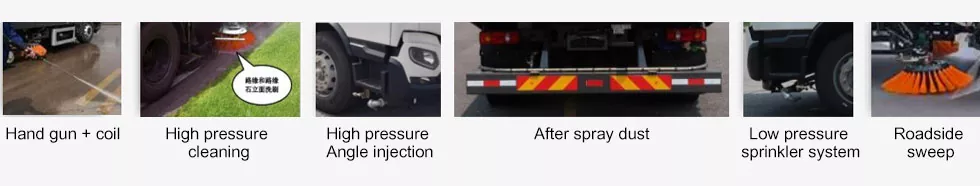

6) Le système d'eau à haute pression est principalement composé de filtre à eau, de pompe à eau à haute pression, de soupape de dérivation de l'eau, de pistolet à pulvérisation à main, de pipeline, etc., qui peut réaliser le lavage de la route, la réduction de la poussière de pulvérisation (facultative), la boîte de soi Nettoyage, lavage de pistolet à la main, spray à angle à haute pression avant (facultatif) et autres fonctions.

7) Le système de suppression de la poussière du disque de balayage se compose d'une pompe à diaphragme, d'une buse et d'un pipeline. Il atteint principalement la suppression de la poussière en pulvérisant la brume d'eau avec une buse disposée devant la brosse de balayage. Il est généralement utilisé dans le mode de travail de balayage des routes, ce qui peut réduire efficacement la poussière remuée pendant l'opération de balayage des routes et améliorer l'efficacité de travail.

8) Le corps de la boîte comprend un corps de boîte à eau propre et un corps de boîte à ordures. Le corps de la boîte à eau propre est soudé avec de l'acier au carbone à haute résistance et l'intérieur est traité avec une technologie de pulvérisation anti-corrosion AKSU, avec une surface lisse et une forte résistance; Le corps de la boîte à ordures est soudé avec des plaques en acier inoxydable et adopte le processus mature de "grande surface d'arc + structure ondulée". La porte arrière de la boîte à ordures adopte le mécanisme de verrouillage "Cylinder + Slide + Lock Hook", qui est assorti à la bande d'étanchéité en caoutchouc de mousse et passe le test d'étanchéité pour éliminer le danger caché de fuite d'eau; Les performances globales de la boîte sont excellentes et la qualité est fiable.

9) Lorsque la vitesse nominale du moteur du ventilateur est de 2600r / min, la puissance nominale est de 50 kW. L'arbre de sortie du moteur du ventilateur et de l'arbre de roue de ventilateur sont un type de plug-in direct, et la roue est directement entraînée par le moteur pour tourner, avec une sortie efficace et une perte de puissance réduite.

10) Moteur de pompe à huile: Pompe à huile hydraulique à entraînement direct. Lorsque le moteur est évalué à 1500R / min, la puissance nominale est de 5,5 kW, la consommation d'énergie est faible, le poids est léger, l'élévation de la température est faible, l'efficacité du système est élevée, la perte est faible, la fiabilité est élevée, et le coût de maintenance est faible.

11) Le ventilateur centrifuge de 7,1 est utilisé, qui a les caractéristiques d'une efficacité élevée, d'un bruit faible, d'une courbe de performances plates et d'une grande zone à haute efficacité. La roue de ventilateur est optimisée par la simulation CFD et adopte une structure de disque avant conique et des lames en forme avant, qui ont une excellente efficacité aérodynamique; Les lames, les entrées et les traces sont estampillées en acier structurel à faible alliage, avec une forte résistance et une bonne consistance; La roue et le volute sont positionnés et soudés à l'aide d'outils de soudage spéciaux, et le processus est fiable. Chaque roue doit subir un test de survitesse rigoureux (dépassant 15% de la vitesse de conception), et le niveau d'équilibre dynamique est G2.5 pour assurer le fonctionnement fluide de la roue. Il s'agit de l'un des accessoires à long terme importants du Swoomlion Brand Road Sweeper, avec une technologie mature et un fonctionnement fiable.

12) Les composants principaux du système hydraulique proviennent de marques bien connues de l'industrie, avec une technologie de pointe, une fiabilité élevée de produits, un bon scellement et un faible taux de défaillance du système. 13) Les composants principaux du système hydraulique proviennent de marques bien connues de l'industrie, avec une technologie de pointe, une fiabilité élevée de produits, un bon scellement et un faible taux de défaillance du système, qui se reflètent principalement dans les 6 aspects suivants:

① Le groupe de valves hydrauliques adopte une valve superposée hydraulique de marque domestique bien connue, qui a une longue durée de vie, une stabilité et une fiabilité élevées, un taux de défaillance du système faible, une identification et une maintenance faciles, un assemblage de groupe de valves hautement intégré, une réponse à l'action rapide, un bon système maintenabilité et peut être opéré à distance dans la cabine;

② Le système hydraulique réalise un contrôle précis de la vitesse des actionneurs hydrauliques, une action fluide, une petite force d'impact, un prolongement de la durée de vie de l'équipement et une réduction du taux de défaillance de l'équipement;

③ Le pipeline hydraulique adopte la structure d'étanchéité standard allemande, qui a une bonne résistance sismique et un effet d'étanchéité à haute fiabilité sans fuite;

④ The inner surface of the hydraulic pipeline adopts the acid washing and multiple cycles of high temperature and high pressure flushing treatment process, and the hydraulic system oil circuit adopts the double filtration mode of oil suction filtration and oil return filtration to ensure the cleanliness of the circuit d'huile du système, réduisez la stagnation du noyau de la valve, l'émulsification de l'huile hydraulique et d'autres échecs du système.

⑤ Le pipeline hydraulique adopte une combinaison de tuyaux mous et durs, avec une faible perte de pipeline, une forte fiabilité et une belle disposition;

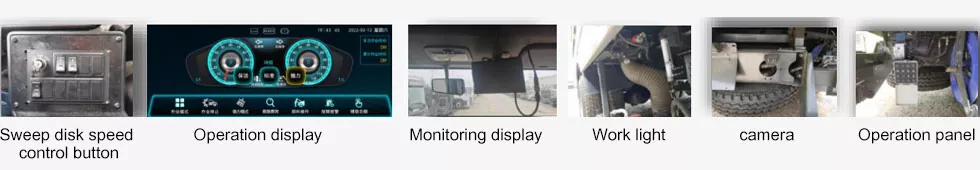

⑥ Le système hydraulique a ajouté une conception du système auxiliaire de la pompe manuelle d'urgence pour s'assurer que le système hydraulique peut toujours fonctionner lorsque toute la machine perd l'énergie. 14) Le véhicule adopte le mode de commande de "Écran d'affichage + contrôleur + panneau de fonctionnement du bus CAN": Lorsque l'opération démarre et s'arrête, le contrôle de la vitesse du moteur, le levage de la buse d'aspiration, la rétraction du disque de balayage et les autres périphériques de fonctionnement sont tous contrôlés par un bouton , ce qui est facile à utiliser. Le fonctionnement du véhicule est réalisé par 3 dispositifs de fonctionnement, dont deux dans la cabine et un se trouve sur le panneau d'exploitation sur le côté droit de l'arrière du véhicule.
